Raccords tournants – Joints tournants SN 80

Fusion-Acquisition de l’activité raccords tournants Sonal par Pacquet Raccord Tournant. L’ensemble de l’équipe Pacquet Raccord Tournant est à votre écoute pour répondre à vos besoins. Poursuivons notre collaboration.

Les raccords rotatifs de la série SN 80 sont disponibles dans 13 diamètres et 5 dimensions de filetage différents. Ils sont étudiés pour une grande variété d’applications :

raccord tournant pneumatique, raccord tournant hydraulique, gaz, produit alimentaire, eau et eau lessivielle.

Le boitier est monté sur 2 roulements à billes étanches.

SN80

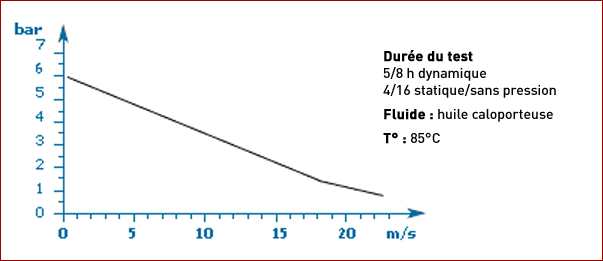

Limites d’application

Pression (bar) : 6 abs

Température : -70° … + 200 °C

Vitesse : 18m/s à 1.5 bar abs

SN80

Référence	øA	øB	C	øD	E	M
SN80.10.04.40	1/4"	40	97	79	82	12
SN80.10.04.45	1/4"	45	101	87	86	12
SN80.10.04.50	1/4"	50	103	94	86	12
SN80.10.04.55	1/4"	55	108	104	91	12
SN80.10.04.60	1/4"	60	108	109	91	14
SN80.10.04.65	1/4"	65	112	114	95	14
SN80.10.04.70	1/4"	70	122	124	101	14
SN80.10.04.75	1/4"	75	122	129	101	14
SN80.10.04.80	1/4"	80	126	139	105	16
SN80.10.04.85	1/4"	85	130	144	109	16
SN80.10.04.90	1/4"	90	136	154	115	16
SN80.10.04.95	1/4"	95	136	159	115	16
SN80.10.04.100	1/4"	100	139	168	115	16

Référence	øA	øB	C	øD	E	M
SN80.10.06.40	3/8"	40	101	79	86	12
SN80.10.06.45	3/8"	45	105	87	90	12
SN80.10.06.50	3/8"	50	105	94	90	12
SN80.10.06.55	3/8"	55	112	104	95	12
SN80.10.06.60	3/8"	60	112	109	95	14
SN80.10.06.65	3/8"	65	116	114	99	14
SN80.10.06.70	3/8"	70	126	124	105	14
SN80.10.06.75	3/8"	75	126	129	105	14
SN80.10.06.80	3/8"	80	130	139	109	16
SN80.10.06.85	3/8"	85	134	144	113	16
SN80.10.06.90	3/8"	90	140	154	119	16
SN80.10.06.95	3/8"	95	140	159	119	16
SN80.10.06.100	3/8"	100	143	168	119	16

Référence	øA	øB	C	øD	E	M
SN80.10.08.40	1/2"	40	105	79	90	12
SN80.10.08.45	1/2"	45	109	87	94	12
SN80.10.08.50	1/2"	50	111	94	94	12
SN80.10.08.55	1/2"	55	116	104	99	12
SN80.10.08.60	1/2"	60	116	109	99	14
SN80.10.08.65	1/2"	65	120	114	103	14
SN80.10.08.70	1/2"	70	130	124	109	14
SN80.10.08.75	1/2"	75	130	129	109	14
SN80.10.08.80	1/2"	80	134	139	113	16
SN80.10.08.85	1/2"	85	138	144	117	16
SN80.10.08.90	1/2"	90	144	154	123	16
SN80.10.08.95	1/2"	95	144	159	123	16
SN80.10.08.100	1/2"	100	147	168	123	16

Référence	øA	øB	C	øD	E	M
SN80.10.12.40	3/4"	40	111	82	96	12
SN80.10.12.45	3/4"	45	115	88	100	12
SN80.10.12.50	3/4"	50	117	94	100	12
SN80.10.12.55	3/4"	55	122	104	105	12
SN80.10.12.60	3/4"	60	122	109	105	14
SN80.10.12.65	3/4"	65	126	114	109	14
SN80.10.12.70	3/4"	70	136	124	115	14
SN80.10.12.75	3/4"	75	136	129	115	14
SN80.10.12.80	3/4"	80	140	139	119	16
SN80.10.12.85	3/4"	85	144	144	123	16
SN80.10.12.90	3/4"	90	150	154	129	16
SN80.10.12.95	3/4"	95	150	159	129	16
SN80.10.12.100	3/4"	100	153	168	129	16

Référence	øA	øB	C	øD	E	M
SN80.10.16.40	1"	40	119	92	114	12
SN80.10.16.45	1"	45	123	94	108	12
SN80.10.16.50	1"	50	125	99	108	12
SN80.10.16.55	1"	55	130	108	113	12
SN80.10.16.60	1"	60	130	109	113	14
SN80.10.16.65	1"	65	134	114	117	14
SN80.10.16.70	1"	70	144	124	127	14
SN80.10.16.75	1"	75	144	129	127	14
SN80.10.16.80	1"	80	148	139	127	16
SN80.10.16.85	1"	85	152	144	131	16
SN80.10.16.90	1"	90	158	154	137	16
SN80.10.16.95	1"	95	158	159	137	16
SN80.10.16.100	1"	100	161	168	137	16

Diamètres

Standard

1/4″
3/8″
1/2″
3/4″
1″

Applications

Pour alimentation d’arbres tournants (sur machine à papier arbre expansif).

Mode de raccordement

Taraudage gaz cylindrique.
La connexion sur le boitier doit se faire impérativement avec un flexible.

Etanchéité

Garniture composite avec bague anti-extrusion, ou autre joint suivant pression, vitesse de rotation et fluide véhiculé.

Conditions de service

Pression de service maxi à froid variant suivant diamètre d’arbre ou vitesse de rotation.
Température de service maxi suivant joint : – 70°C à + 200°C.

Matière

Acier au carbure bruni
Acier traité nickel chimique
Inox, aluminium etc…
